Hans Deutsch,
Österreicher, Akustikwissenschaftler und studierter Konzertmusiker, hat in den 1970ern, viele bahnbrechende Erfindungen im Bereich der Lautsprecherboxen-Entwicklungen veröffentlicht. Einiges davon, wurde patentiert.
Eine dieser bemerkenswerten Entwicklungen ist der Horn-Resonator (1982 patentiert) – sehr einfach gesagt: eine extra berechnete hornförmige Baßreflexöffnung, welche die Basswiedergabe stark optimiert, sogar revolutioniert hat. Trägheitslos vergrößert der Hornresonator die Abstrahlfläche des Tieftöners und liefert dadurch einen sehr schnellen und verzerrungsarmen Bass.

Hans Deutsch Lautsprecher wurden über die Jahre von verschiedenen Firmen entwickelt/gebaut und vertrieben:

  • 1976-1981 Atlantic Lautsprecher GmbH
  • 1982 ATL atlantic Lautsprecher GmbH
  • 1983-1989 ATL Lautsprecher GmbH
  • 1989-1994 Hans Deutsch GmbH & Co. KG + Hans Deutsch Lautsprecher GmbH
  • bis 2008 Bösendorfer Klavierfabrik GmbH, ab 2009 von Brodmann Piano übernommen
  • von 1996 bis 2020 Neuauflage einiger alter Serien (HD304, HD311, light-style) als Retro und MKII, bis zum Ende der S.M.G. Sound Magic GmbH Worms

Bekannte/beliebte Hans Deutsch Lautsprecherboxen sind zum Beispiel:
HD304, HD305, HD306, HD307, HD308, HD309, HD310, HD311, HD312, HD313, HD316, HD318 (in den Varianten „i“, „S“ „S2“)
light-style 1, light-style 2, light-style 3, light-style 6, light-style 7
M 1, M 4, M 6, M 8, M 10

Von Hans Deutsch entwickelte Boxen weisen einige Besonderheiten auf, welche diese Boxen von der großen Masse etwas abheben:

  • Frequenzweichen fallen sehr spartanisch aus, immer nur erster Ordnung um unnötige Modulationsverzerrungen zu vermeiden, abgestimmt wird über die verwendeten Chassis und die Gehäusekonstruktion = die akustisch-aktive Frequenzweiche
  • Aluminium oder Magnesium hat in Boxen nichts zu suchen, nie als Membrane, Korb oder Schwingspulenträger nur selten
  • keine Metallkalotten in den Hochtönern, sondern Gewebekalotten aus Seide mit Acryltränkung – KEIN Ferrofluid im Luftspalt
  • ausschließlich elektrodynamische Chassis werden verwendet, wegen des homogeneren Luft-Verschiebevolumens
  • Dichtungen oder Dichtmasse zwischen Chassis und Gehäuse finden KEINE Verwendung
  • Dämmung im Boxengehäuse wird nur dort angebracht, wo es unbedingt sein muss – sehr locker, die Gehäuse werden nicht vollgestopft

Leider gibt es sehr große Unterschiede in den verwendeten Chassis und Gehäusen – über die letzten Jahre. Auch wenn die Boxen über viele Jahre die gleiche Typenbezeichnung tragen, handelt es sich bis auf das äußere Erscheinungsbild um völlig andere Boxen und nicht immer um bessere.
Die schlechtesten Hans Deutsch Boxen sind meiner Meinung nach, die späteren Boxen von ATL, also Mitte der 1980er bis 1989.
Die von Hans Deutsch selbst vermarkteten Boxen ab Ende 1989 bis um 1994 kann man meist ohne Bedenken kaufen.
Die von SMG in Lizenz gebauten Boxen haben völlig neue Chassis und Weichen bekommen. Die Gehäuse sind recht wertig verarbeitet und klingen auch recht gut. In die letzten Chargen wurden leider extrem günstige Chassis verbaut = nicht empfehlenswert.
Bösendorfer und später Brodmann sind qualitativ über jeden Zweifel erhaben. Das merkt man aber auch deutlich an den ausgerufenen Preisen, trotz der teilweise verbauten, recht einfachen Chassis.

Hans Deutsch hat Boxen nie für den Meßplatz entwickelt, sondern für den akustisch anspruchsvollen Zuhörer. Deshalb fielen seine Boxen bei trockenen meßtechnischen Tests oft durch. Die Tester haben sich nur selten die Mühe gemacht, die Boxen korrekt aufzustellen und zu hören.

Dies sind einige der Gründe, für zum Teil recht intensiv geführte kontroverse Diskussionen – man muss ihn lieben, oder halt auch nicht 🙂

Natürlich landen immer wieder Klassiker (Chassis und ganze Boxenpaare) von Hans Deutsch in unserer erfahrenen Werkstatt.

Wenn Sie uns Lautsprecher-Chassis oder Lautsprecher-Boxen zusenden möchten, verwenden Sie bitte unser Formular.

Einige der von uns generalüberholten Boxen bieten wir in unserem Online-Shop zum Kauf an.

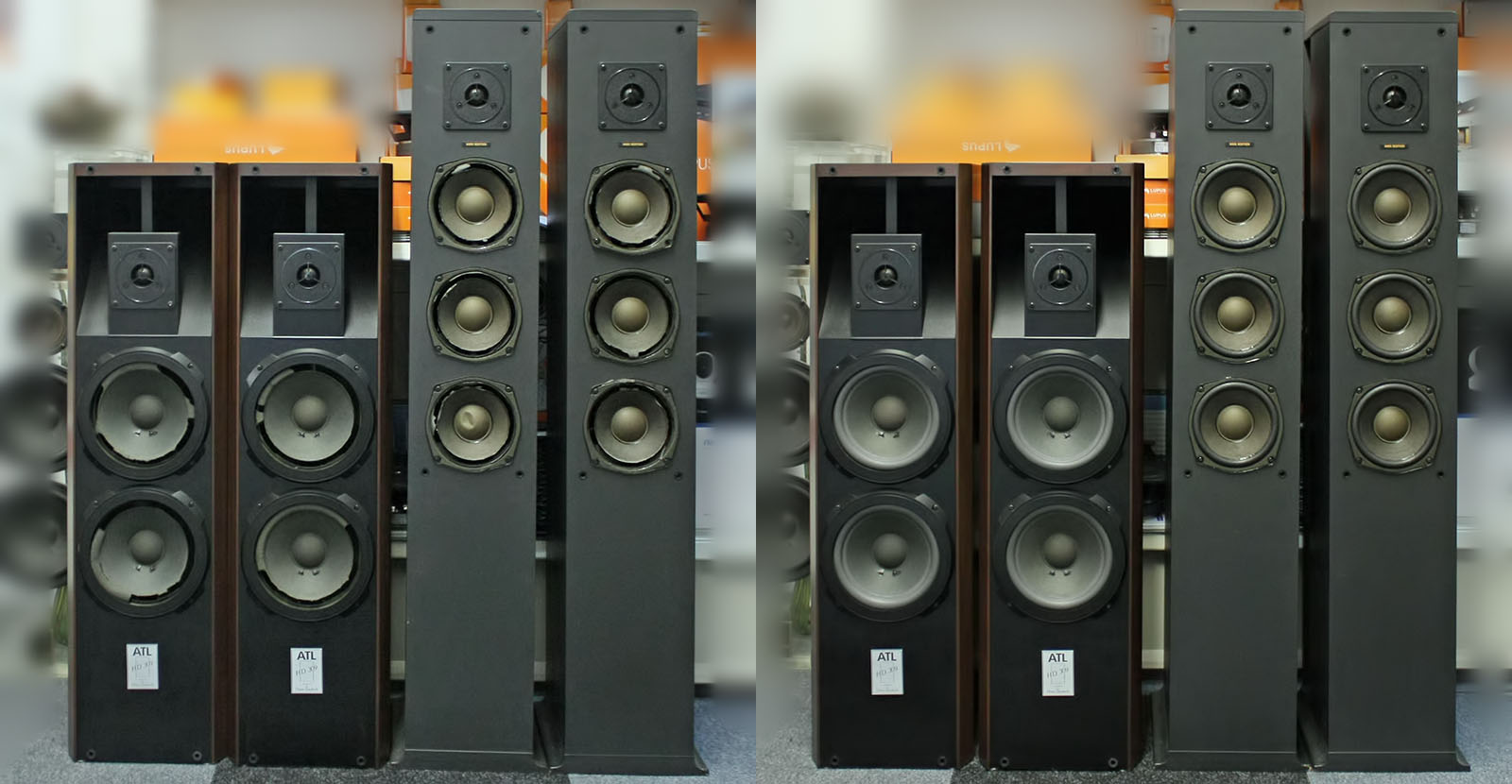

ATL Hans Deutsch HD 309 und Hans Deutsch Light Style 3, die Tieftöner der HD309 bekamen neue Sicken, die Hochtöner wurden gemessen = i.O., die Echtholzfurnier-Gehäuse wurden mit Möbelbalsam behandelt – die Mittel/Tieftöner der HD LS3 bekamen neue Sicken, die Hochtöner wurden gemessen = i.O.
Seas CA21FE aus LightStyle 7, ein „Experte“ hatte bereits neue Sicken verbaut, leider die falschen (viel zu hart), von Zentrieren wusste er auch nichts, dort wo die Sicken nicht hielten, wurde mit Sanitärsilicon „aufgefüllt“
Hans Deutsch light-style 7 SII

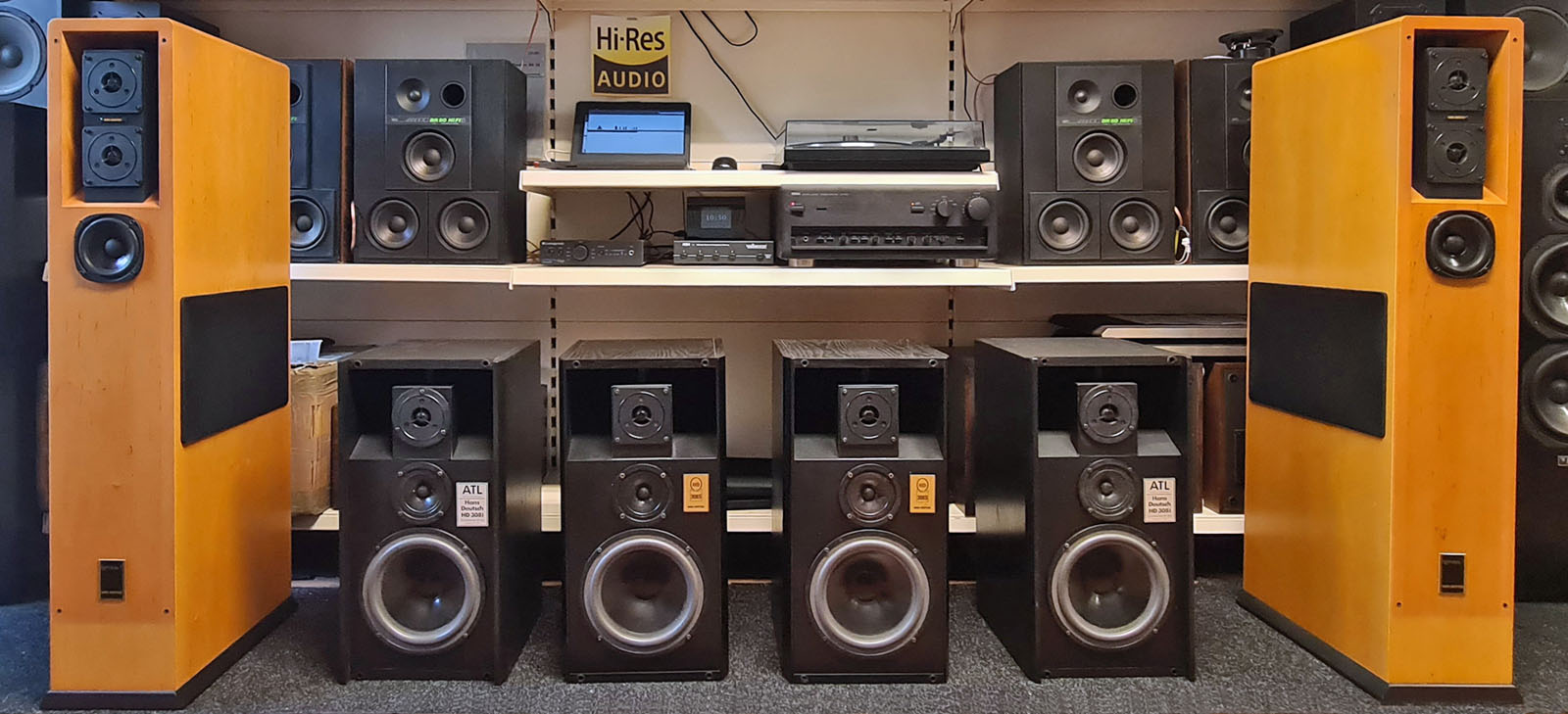

sehr seltene Hans Deutsch light-style 7 S II in Erle nach der Überholung, in der Mitte zwei Paar überholte HD308
Hans Deutsch light-style 7 mit defekten Sicken
Hans Deutsch light-style 7 mit defekten Sicken
Hans Deutsch light-style 7 mit neuen Sicken im Hörraum 3, bereit für die Übernahme durch den Kunden nach der Reparatur
Hans Deutsch light-style 7 mit neuen Sicken im Hörraum 3, bereit für die Übernahme durch den Kunden nach der Reparatur
Hans Deutsch HD304, Variante mit Vifa Tief/Mitteltöner und Gummisicke
Hans Deutsch HD304, Variante mit Vifa Tief/Mitteltöner und Gummisicke – völlig verhärtet, Resonanzfrequenzen um 120Hz !!! mit neuen Sicken wieder um 55Hz = sehr gut, für solch kleine 130mm Töner – Neupreis 1989 um DM 1000,- pro Paar
Hans Deutsch Light Style 1 mit defekten Sicken
Hans Deutsch Light Style 1 mit defekten Sicken – und mit neuen Schaumstoffsicken
Hans Deutsch Bildlautsprecher und Subwoofer SW1
Hans Deutsch Bildlautsprecher und Subwoofer SW1, die HD130 bekamen neue Sicken
ATL HD316 Mitteltöner mit defekten Sicken
ATL HD316 Mitteltöner (Seas 11F-M-H143) mit defekten Sicken, die Sicken der Tieftöner waren tatsächlich noch in Ordnung
Hans Deutsch HD 308
Hans Deutsch HD 308, Sicken der Tieftöner defekt und Gehäuse in arg geschundenem Zustand, rechts: komplett restauriert und wieder sehr schön

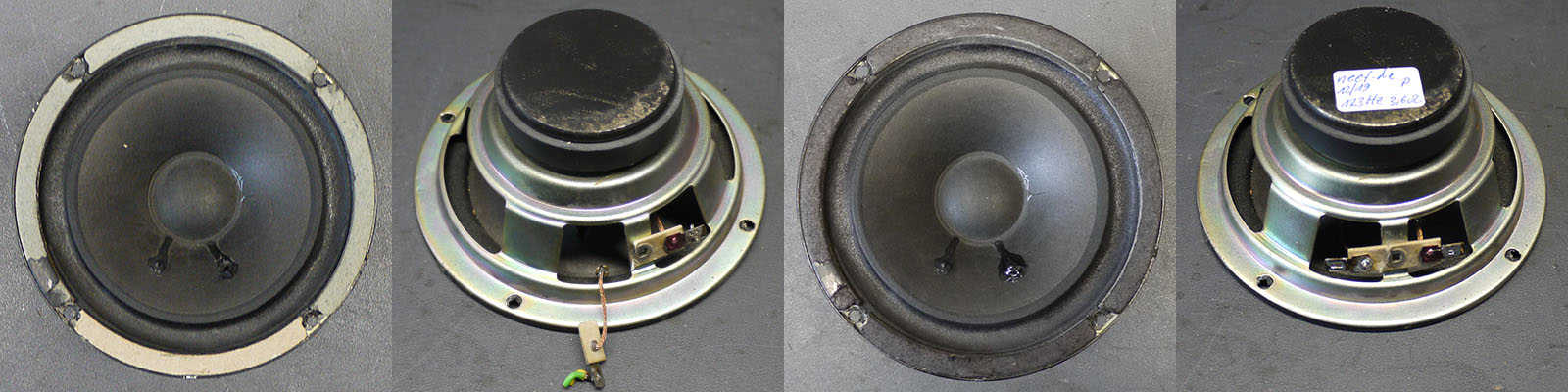

Hans Deutsch Santo Domingo Mitteltöner
Hans Deutsch Santo Domingo Mitteltöner mit aus der Membrane gerissener Litzenniete+Litze und gebrochenes Anschlussfeld

HD308S: Hier wurden bei ausgebaut eingeschickten Tieftönern lediglich die Sicken erneuert und die Lautsprecher anschließend geprüft.

Seas CA21FE-HD aus Hans Deutsch HD308S vor und nach dem Sickentausch
Seas CA21FE-HD aus Hans Deutsch HD308S vor und nach dem Sickentausch mit den originalen Dr.-Kurt-Müller-Sicken

Hans Deutsch ATL Antares

Seas CA21FE-HD aus ATL Antares Boxen, links mit völlig zerstörten Sicken, rechts mit neuen sehr weichen Dr.-Kurt-Müller-Schaumstoddsicken
Seas CA21FE-HD aus ATL Antares Boxen, links mit völlig zerstörten Sicken, rechts mit neuen sehr weichen Dr.-Kurt-Müller-Schaumstoffsicken

Hans Deutsch M 1 mkII

Hans Deutsch M1 mkII

Diese sehr seltenen Hans Deutsch M1 mkII aus etwa 2016 kamen in optisch gutem, leicht verbastelten Zustand zu uns. Die Weichen wurden vom Vorbesitzer modifiziert, die Gehäusedämmung war verändert, die Tieftöner hatten andere Sicke bekommen und die Membranen waren schwarz lackiert worden. Der Umbau der Tieftöner wurde von einem Profi durchgeführt = sehr gute Arbeit.
Die Gehäuse haben wir in unserer Werkstatt aufgearbeitet und die Gehäusedämmung wieder ans Original angepasst. Die Frequenzweichen wurden ausgebaut und originalgetreu neu aufgebaut. Die Innenverkabelung stellten wir wie Original wieder her.
Klanglich spielen diese kleinen Regalboxen in einer sehr hohen Liga. Durch den Hornresonator sind tiefe Töne möglich, welche man den kleinen Dingern nie zutrauen würde. Die Detailauflösung, ist als sehr fein zu bezeichnen.
Ob der aktuelle (2019) Anschaffungspreis in Höhe von Euro 780,- (pro Stück !!!) gerechtfertigt ist, muss jeder für sich selbst entscheiden.

Hans Deutsch HD308S Lautsprecher Boxen Reparatur

Hand Deutsch HD 308s aus 1989
Hans Deutsch HD 308s aus 1989

Hier habe ich eine Pärchen Hans Deutsch HD308S aus 1989 komplett restauriert. Die Gehäuse waren nicht mehr schön, diverse kleine Risse im Gehäuse waren vorhanden, diverse Kratzer und Stöße waren zu sehen.
Die Gehäuse habe ich fachmännisch saniert und optisch aufgearbeitet.
Die Sicken der Vifa-Tieftöner wurden gegen Original Dr.Kurt-Müller-Sicken ersetzt. Auf Kundenwunsch wurden diese grauen Sicken anschließend geschwärzt. Die akustischen Parameter wurden dadurch nicht verändert (gemessen).
Die eingedrückte Staubkappe eines Mitteltöners wurde wieder gerichtet. Bei einem der beiden Hochtöner, war die Schwingspule dezentriert – er klang schrecklich. Auch dies konnte am Messplatz korrigiert werden.

Jetzt sehen Sie wieder fast aus wie neu und spielen auch wieder gewohnt frisch und brillant auf.

Hans Deutsch HD307

Hans Deutsch HD307
Hans Deutsch HD307

Auch die Gehäuse dieser Hans Deutsch 307 waren nicht mehr wirklich schön. Mit etwas Chemie konnten die betagten Gehäuse wird hübsch gemacht werden.
Die Gummisicken der Tieftöner waren zwar noch sehr schön weich, sahen aber zu teil recht verfärbt aus. Auch hier konnte Spezialchemie das originale Schwarz wieder zum Vorschein bringen.
Zwei der vier Tiefton-Staubschutzkappen waren leicht eingedrückt. Es wurden vier neue, sehr gute passende Staubschutzkappen verbaut, nachdem die alten Kappen rückstandsfrei entfernt wurden.
Die Hochtöner wurden ausgebaut und eingemessen. Hier gab es nichts zu beanstanden.

Auch diese Hans Deutsch Lautsprecherboxen spielen wieder wie am ersten Tag – eine wahre Freude.

Hans Deutsch HD305

Hans Deutsch HD305 vor und nach der Überholung

Diese kleinen Hans Deutsch HD305 kamen in recht gutem Zustand in die Werkstatt. Die Lautsprecher wurden entfernt und vermessen. Die Hochtöner waren wie gewohnt in Ordnung, die Tief/Mitteltöner hatten durch die ein wenig verhärteten Gummisicken eine etwas zu hohe Resonanzfrequenz. Mit chemischen und mechanischen Mitteln, konnten die Gummisicken ein wenig weicher gemacht werden. Die Resonanzfrequenzen liegen nun einige Herz näher am Sollwert.
Die Lautsprecher wurden gereinigt und die Membranen wieder geschwärzt (kein Lack).
Die Gehäuse wurden gereinigt und chemisch aufgefrischt.

Optisch und technisch, sind sie nun wieder fit für die nächsten 20 Jahre. Die Board wurden damals für etwa DM 500,- pro Paar angeboten.

Hans Deutsch Light Style 3

Hans Deutsch Light-Style 3 vor und nach der RestaurierungDiese sehr seltenen Hans Deutsch Light-Style 3 der ersten Generation (um 1993) sollten wieder fit für ein Hörprojekt gemacht werden:
die Gehäuse waren leicht beschädigt und alle 6 Sicken der Tief/Mitteltöner waren zerbröselt. So klangen sie grauenvoll.
Wie sich nach dem zerlegen und durchmessen aller Lautsprecher herausstellte, wurde später einmal ein einzelner Hochtöner ersetzt. Dieser war vom Impedanzverlauf und Wirkungsgrad anders als der ältere. Sie spielten nicht gut zusammen. Beide Hochtöner wurden gegen sehr gut zusammen passende alte Original-Hochtöner ersetzt.
Die defekten Sicken der HD130/8 Tief/Mitteltöner wurden mit sehr weichen Schaumstofsicken erneuert. Die Resonanzfrequenzen liegen nun alle wieder bei um 40 Hz. Das ist sehr gut, für solch kleine Chassis. Die Gehäuse wurden dezent aufgearbeitet.

Optisch stehen nun wieder sehr gut da, akustisch klingen sie wieder wie am ersten Tag – sehr schnelle, erstaunlich tiefe und präzise Bässe, bei ausgewogenem und präzisem Klangbild.

Hans Deutsch ATL 311 S

Hans Deutsch ATL HD311S in Acryl

Dieses Paar der ATL HD311S konnte ich für meine Sammlung ankaufen. Es zeigt nicht nur sehr anschaulich den inneren Aufbau eines Hans-Deutsch-Hornresonators, sondern sie funktionieren einwandfrei. Die Gehäusewände bestehen aus 19mm dickem Acrylglas, natürlich in Originalgröße. Acrylglas hat übrigens bessere akustische Eigenschaften als MDF oder Spanplatte.
Die Acryl-HD311S wurden zum Weihnachtsgeschäft 1988 angeboten, für stolze DM 6600,- das Paar. Ich gehe davon aus, es wurden nicht sehr viele davon verkauft.
Diese Boxen können zur Probe gehört werden, stehen aber NICHT zum Verkauf.

Hans Deutsch Board

Hans Deutsch Board

Tieftöner aus HD305 mit verhärteter inverser Gewebesicke



Diese Hans Deutsch Board aus etwa 1994 waren optisch sehr schön und mussten nur etwas gereinigt werden. Die beiden Hochtöner funktionierten einwandfrei, die beiden Tief/Mitteltöner leider nicht.
Die Original verbauten, invers verklebten Gewebesicken, waren deutlich ausgehärtet. Resonanzfrequenzen von weit über 100Hz darf ein Tief/Mitteltöner dieser Größe nicht haben.
Es wurden weiche, sehr gut passende Schaumstoffsicken verbaut. Diese geben der leichten Membrane wieder genug Führung und sind ausreichend weich, für Resonanzfrequenzen unter 60Hz.

Die Board ist eine der sehr wenigen Hans Deutsch Boxen OHNE Hornresonator.
Entsprechend blass fällt die Tieftonwiedergabe aus.

Hans Deutsch HD308S – neueres Modell

Hans Deutsch HD308S vor und nach der InstandsetzungDiese HD308S sind aus der letzten Serie bei Hand Deutsch gefertigten 308. Sie verfügen nicht mehr über Vifa-Tieftöner, sondern über HD210/4 Chassis. Die Membranen sind etwas kleiner. Die einfachen Blech-Körbe werden von Kunststoffblenden verdeckt.
Auch diese Sicken lösen sich mit der Zeit auf und müssen ersetzt werden. Es konnten wieder sehr gute Dr. Kurt Müller Sicken verwendet werden.
Ein Gehäuse hatte an einer Seite eine abgelöste Folierung. Sie war wellig und verkratzt und wurde erneuert.
Die Frequenzweichen, die Hochtöner und Schwingspulen arbeiteten fehlerfrei und wurden nur gemessen und überprüft. Zum Glück wurde in den Isophon SKK 10 Hochtönern nie Ferrofluid verwendet.

Sie stehen wieder optisch und akustisch sehr gut da. Der Klang ist wieder – wie gewohnt – sehr gut.

Hans Deutsch HD304

Hans Deutsch HD304S vor und nach der Überholung

Die kleinen 304S Regallautsprecher klingen erstaunlich gut, für ihre Größe, wenn alles passt.
Hier waren die Sicken der Tief/Mitteltöner hinüber und mussten erneuert werden. Der Klang ist über die Frequenzweichen ziemlich stark auf das Klangempfinden der 1990er abgestimmt. Sie verfügen über die gleiche Bestückung an Chassis wie die Hans Deutsch M1, klingen aber dagegen sehr unharmonisch. Die Bauteile der Weichen wurden entsprechend angepasst, nun klingen sie sehr fein (wesentlich zeitgemäßer).

Hans Deutsch HD312S Lautsprecher Chassis Reparatur

Seas 11F-M-H143 aus Hans Deutsch HD312SMitteltöner Seas 11F-M-H143 aus Hans Deutsch HD312S mit zerbröselten Schaumstoffsicken, rechts mit aufgefrischten Papiermembranen (die waren früher tatsächlich schwarz) und neuen hochwertigen Schaumstoff-Sicken

Hans Deutsch ATL 311

ATL Hans Deutsch HD311 mit neuen Sicken

Die Westra Tieftöner dieser HD311 haben neue sehr gute Schaumstoffsicken bekommen. Die Resonanzfrequenzen liegen bei sehr guten ca. 40 Hz. Diese Lautsprecher-Boxen klingen wieder sehr gut.

Hans Deutsch ATL HDW 180-808 aus ATL HD311Hans Deutsch ATL HDW 180-808 aus ATL HD311

Handwerk aus Liebe und Leidenschaft zu den guten alten Hans-Deutsch-Boxen!
