Elektronik Reparatur

Reparatur von elektronischen Geräten und Schaltungen

Auf Grund der sehr starken Werkstattauslastung, können wir aktuell keine neuen (Elektronikreparatur)-Kunden aufnehmen – außer Yamaha Eingangswahlschalter. Wir bitten um Ihr Verständnis.

YAMAHA AX-Serie (AX-1050, AX-1070, AX-1090)

Leider fallen bei den sehr guten Modellen der Yamaha AX-Serie die Eingangswahlschalter nach vielen Jahren Benutzung mit der Zeit aus. Die Kontakte der Schalter wurden von ALPS leider nur versilbert, später dann vergoldet.
Die Kontakte verschmutzen und korrodieren mit den Jahren – das ist leider bei Silber völlig normal.

Leider ist der Eingangswahlschalter als Ersatzteil NICHT mehr lieferbar, deshalb bleibt für eine Reparatur nur die intensive fachgerechte Reinigung.

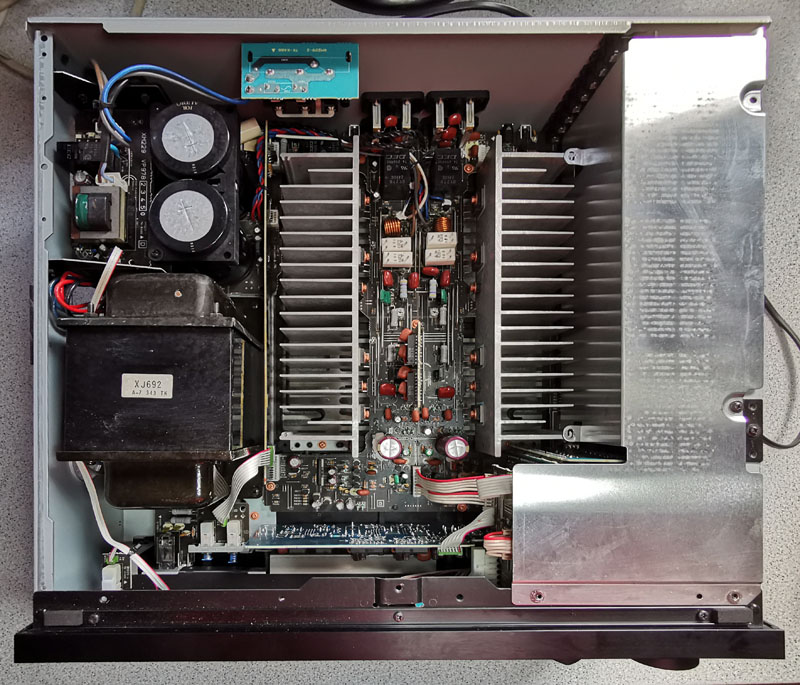

 Yamaha AX-1070 Gehäuse geöffnet
Yamaha AX-1070 Gehäuse geöffnet

Um das Problem dauerhaft zu beseitigen, muss der halbe Verstärker zerlegt werden, denn der Eingangswahlschalter sitzt auf einer eigenen Platine hinter Frontplatte. Diese muss komplett entfernt werden, damit man die Platine entfernen kann.

Yamaha AX-1070 Eingangswahlschalter-Platine
Yamaha AX-1070 Eingangswahlschalter-Platine

Der ALPS-Eingangswahlschalter muss nun von der Platine gelötet und zerlegt werden, damit man die Schalterplatten sauber entfernen kann. Nur so kann man die Kontaktflächen chemisch und anschließend mechanisch so reinigen, dass die Kontakte wieder für viele Jahre einwandfrei funktionieren. Die Kontakt müssen extrem sorgfältig behandelt werden, feinste Kratzer auf den Kontaktflächen sind tödlich für den Schalter.

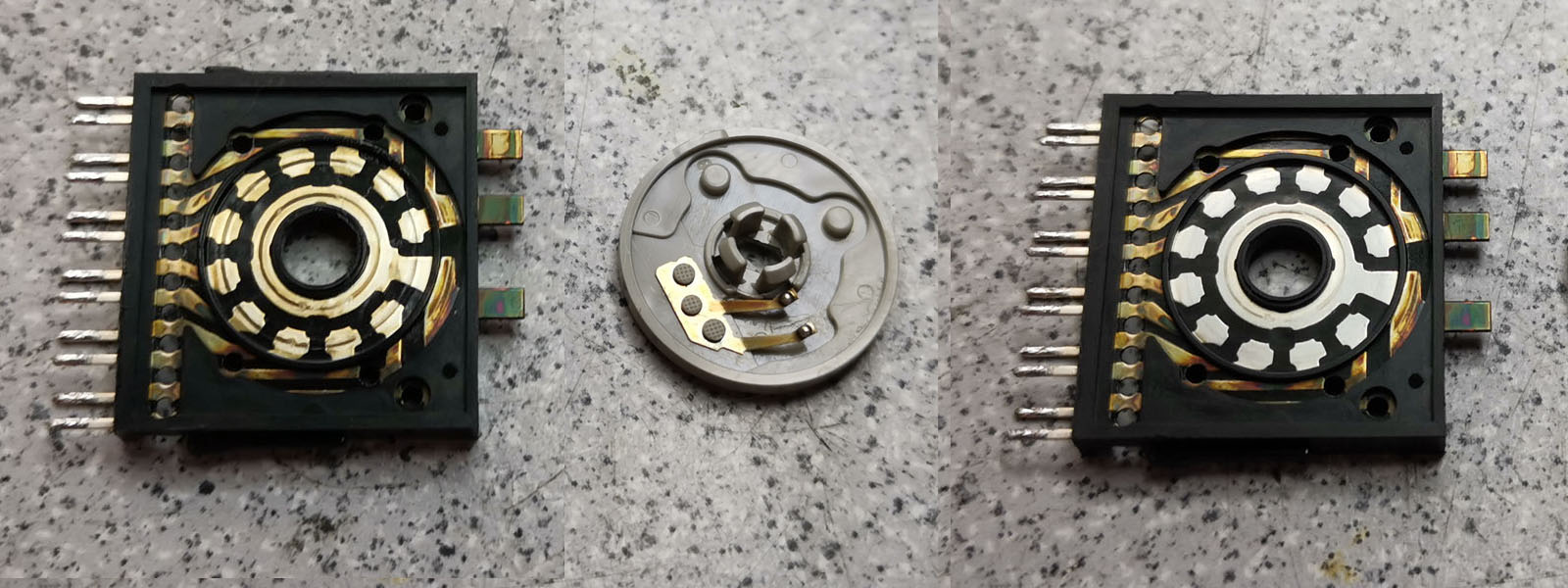

Yamaha AX-1070 Eingangswahlschalter-Kontakte vor und nach der Reinigung
Yamaha AX-1070 Eingangswahlschalter-Kontakte vor und nach der Reinigung

Nach der Reinigung wird der Schalter wieder korrekt montiert, vor-geprüft und wieder sauber auf seiner Platine verlötet. Nach der Reparatur wird der Yamaha AX-1070 komplett geprüft. Für diese Reparatur werden etwa 2 Stunden benötigt.
Für diese Reparatur (Dauer etwa 2 Stunden) berechnen wir Euro 99,-. Aufpreis für die Reinigung der Kontakte des Record-Wahl-Schalters Euro 79,- (inkl. Gewährleistung und MwSt.).

Record-Schalter aus Yamaha AX1090, vor und nach dem Reinigen der Kontakte
Record-Schalter aus Yamaha AX1090, vor und nach dem Reinigen der Kontakte

Organizer-Reparatur (PSION)

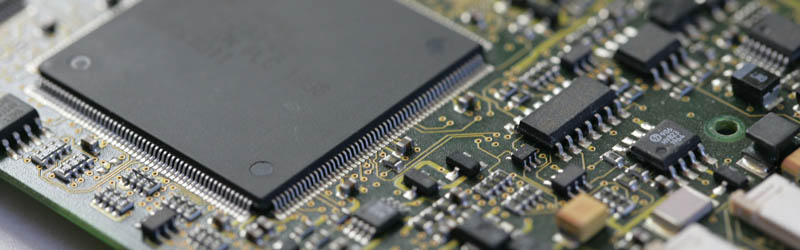

CPU auf der Hauptplatine eines PSION Serie 5 mxPro
CPU auf der Hauptplatine eines PSION Serie 5 mxPro

1995 begannen wir mit der professionellen Reparatur von Desktop-Computern und anderen elektronischen Geräten.

generalüberholter etwa 17 Jahre alter Psion Serie 5mx Pro mit 32MB Ram, in sehr schönem Zustand
generalüberholter etwa 17 Jahre alter Psion Serie 5mx Pro mit 32MB Ram

Seit 1999 wurden mehr als 10.000 Psion Organizer der Serien revo, Serie 5, Serie 5mx und Serie 5mxPro repariert.
Zum Jahresende 2021 wurde die Reparatur von Psion’s eingestellt.



Auch Geräte aus der Musikelektronik landen hin und wieder auf der Werkbank.

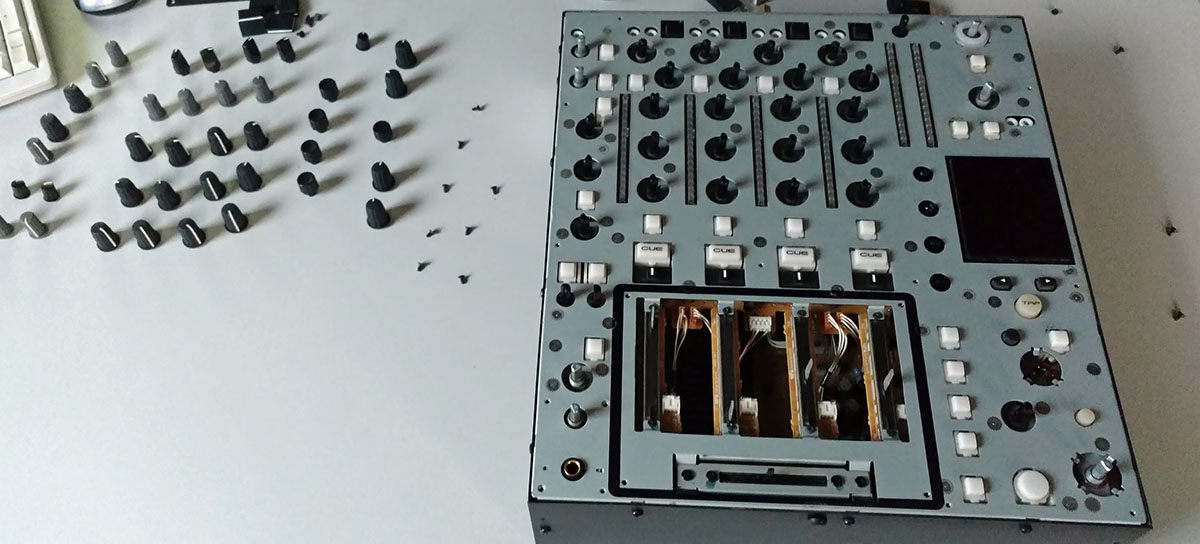

Hier wird gerade ein hochwertiger DJ-Mixer DENON DN X1600 generalüberholt. Das Innere wird von Schmutz und alten Gerüchen befreit. Alle Knöpfe wurden entfernt und intensiv gereinigt. Die Elektronik wurde auf fehlerfreie Funktion geprüft.

Tablet-Akkuwechsel

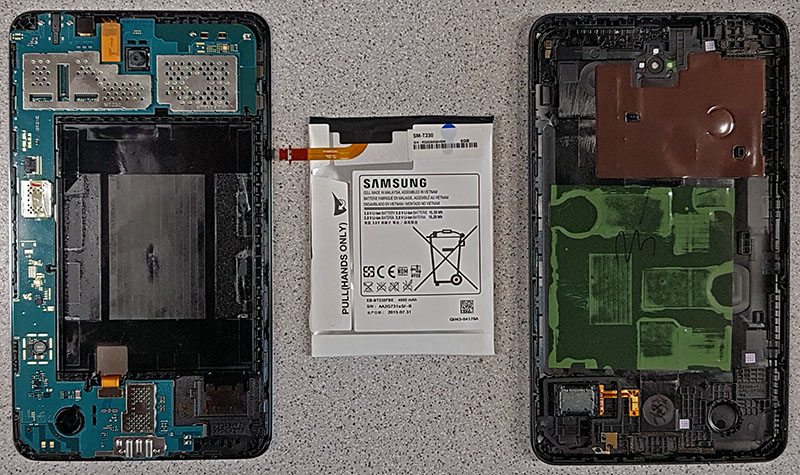

Akkutausch eines Samsung Galaxy Tab 3 T230

Der Akkutausch eines Samsung Galaxy Tab 3 T230 gestaltet sich nicht sonderlich schwierig. Er ist in wenigen Minuten erneuert, wenn man weiß, wie man das Gehäuse ohne Beschädigungen öffnet.

Schon viele tausend Lautsprecher (JBL, Infinity, Dynaudio, Klipsch, RFT…) hat neue Schaumstoffsicken bekommen und spielt wieder wie am ersten Tag. Die Lautsprecher werden nach der Reparatur ausgiebig getestet. Nur was perfekt funktioniert bekommt der Kunde zurück.

JBL Pro III Nahfeldmonitore: links vor der Reparatur mit defekten Schaumstoffsicken, rechts nach dem Austausch der Sicken und der Überprüfung der Lautsprecher und Frequenzweichen
JBL Pro III Nahfeldmonitore: links vor der Reparatur mit defekten Schaumstoffsicken, rechts nach dem Austausch der Sicken und der Überprüfung der Lautsprecher und Frequenzweichen

Die Teufel CEM500SW Subwoofer waren eine Zeit lang eine sehr häufige Musikelekronik-Reparatur. Da deren Technik schon etwas in die Jahre gekommen ist, häufen sich leider die Fehlerquellen. Manche Geräte haben gleich mehrere Fehler. Dann lohnt eine Reparatur leider nicht mehr.

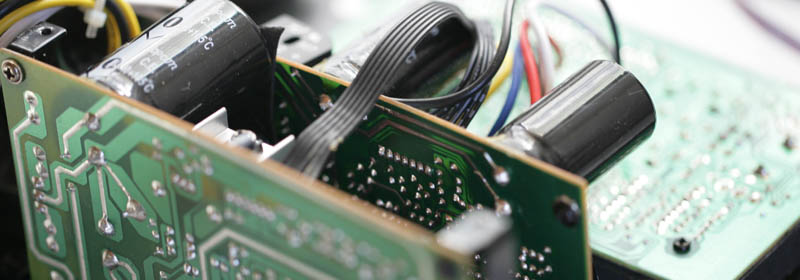

Verstärkermodul eines Teufel Subwoofers CEM500SW
Verstärkermodul eines Teufel Subwoofers CEM500SW

Ab und an landen auf meiner Werkbank defekte BOS Digitalfunkgeräte zur Reparatur. Der Austausch von defekten Teilen gestaltet sich nicht sehr kompliziert. Wenn der Schaden so offensichtlich wie hier dargestellt ist, fällt auch die Fehlersuche recht leicht.

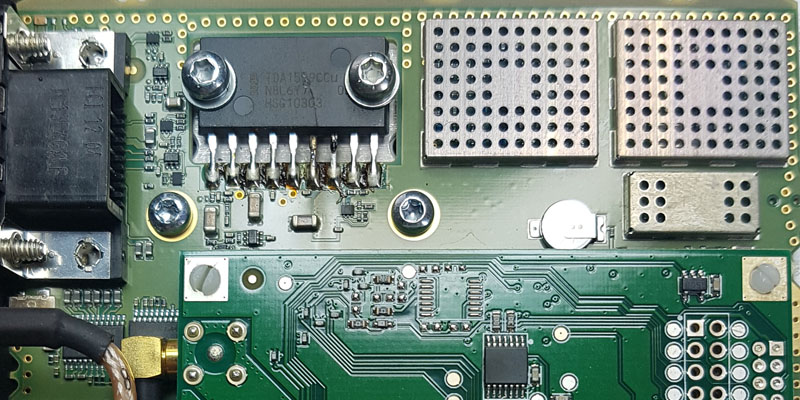

defekte Platine eines BOS Digitalfunkgerätes
defekte Platine eines BOS Digitalfunkgerätes

Auch spezifische KFZ-Ersatzteile landen ab und zu auf unserer Werkbank, ausgefallene Tachobeleuchtungen oder Displays und diverse Armaturenteile.

eine rechte einfache Reparatur: ein defekter DACIA-Blinkerhebel mit Kabelbruch
eine rechte einfache Reparatur: ein defekter DACIA-Blinkerhebel mit Kabelbruch

Hier bekommt der in die Jahre gekommene Funk-Schlüssel eines DACIA neue Tasten und ein neues Gehäuse.

DACIA Funk-Schlüssel Reparatur: bekommt neue Tasten und neues Gehäuse

Der Schlüssel ist schnell geöffnet. Die defekten Tasten werden von der alten Platine gelötet und die neuen Tasten werden professionell neu verlötet. Ein neuer Schlüssel kostet deutlich mehr.
